Volant exRC 4-Kanal-Transmitermodus 2 in Modus 1 Konvertierungs anleitung

Einführung

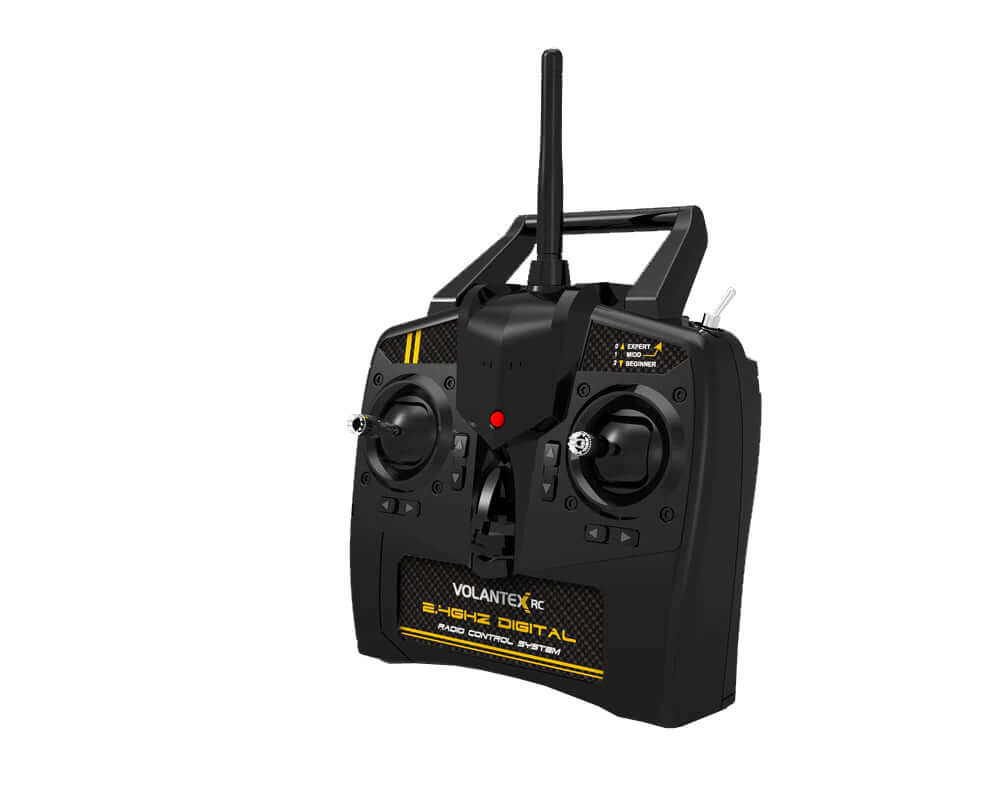

Der VolantexRC 4-Kanal-Sender wird von vielen RC-Enthusiasten wegen seiner Zuverlässigkeit und Vielseitigkeit geschätzt. Der Wechsel von Modus 2 zu Modus 1 kann Ihr Flugerlebnis verbessern, wenn Sie die Steuerungsanordnung von Modus 1 bevorzugen. Diese Anleitung führt Sie Schritt für Schritt durch den Vorgang und bietet klare Anweisungen und Bilder, um die Umstellung reibungslos und einfach zu gestalten.

Unterschied zwischen Modus 2 und Modus 1 bei RC-Sendern

In RC-Sendern beziehen sich Modus 2 und Modus 1 auf die Anordnung der Steuer knüppel, die sich auf die Steuerung des Flugzeugs auswirken.

Modus 2:

  • Linker Stick: Gas (hoch/runter) und Seitenruder (links/rechts)
  • Rechter Stick: Höhenruder (oben/unten) und Querruder (links/rechts)

Modus 1:

  • Linker Stick: Höhenruder (oben/unten) und Seitenruder (links/rechts)
  • Rechter Stick: Gas (oben/unten) und Querruder (links/rechts)

Hauptunterschiede:

  • Gas- und Höhenruderpositionen: Im Modus 2 befindet sich der Gashebel am linken und das Höhenruder am rechten Steuerknüppel. Im Modus 1 sind diese Positionen vertauscht.
  • Regionale Präferenzen: Modus 2 ist in den Vereinigten Staaten weiter verbreitet, während Modus 1 in einigen anderen Regionen wie Europa und Australien bevorzugt wird.

Das Verständnis dieser Unterschiede hilft den Piloten, den Modus zu wählen, der am besten zu ihrem Flugs til und ihren regionalen Standards passt.

Vorbereitung

Bevor Sie mit der Konvertierung beginnen, stellen Sie sicher, dass Sie die folgenden Werkzeuge und Materialien bereit haben:

  • Kleiner Schrauben zieher Set
  • Lötkolben und Löt mittel
  • Drahts ch neider/Stripperinnen
  • Schrumpf schlauch oder Isolierband
  • Ein sauberer, gut beleuchteter Arbeits bereich

Schritt für Schritt Anleitung

Schritt 1: Demontage des Senders

  1. Nehmen Sie das Gehäuse und die PCB-Platine auseinander.
    Take apart the case and the PCB board | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVER
  2. Zerlegen Sie sowohl die gelben als auch die grünen Halter wie in den Bildern gezeigt.
    Disassemble both the yellow and green holders | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVERIllustration of step 2 completion | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVERIllustration of step 2 completion | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVER

Schritt 2: Entlöten der Verbindungen

  1. Flippen Sie auf die Rückseite der Leiterplatte und löten Sie die acht Gelenke wie im Bild gezeigt.
    Unsoldering the Joints | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVER
Schritt 3: Potentiometer entfernen und wieder zusammenbauen
  1. Entfernen Sie die Potentiometer von beiden Seiten.Remove the potentiometers from both sides | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVER
  2. Montieren Sie das Drossel klappen potentiometer nach rechts und verriegeln Sie den Halter. Assemble the throttle potentiometer to the right and lock the holder | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVER
  3. Montieren Sie das Potentiometer des Aufzugs auf der linken Seite, verriegeln Sie den Halter, drehen Sie sich zur Rückseite der Platine und löten Sie die Gelenke.                                    Assemble the potentiometer of the elevator to the left side, lock the holder, turn to the back of the board, and solder the joints | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVER

    Schritt 4: Ändern der Schaltkreisleitungen

    1. Kratzen Sie die Stromleitung mit einem Messer, wie im Bild gezeigt, um die Linie abzuschneiden Scratching the circuit line | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVERScratching the circuit line | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVER

    Schritt 5: Anschließen der Leiterplatte

    1. Verbinden Sie die Leiterplatte mit Drähten wie im Bild gezeigt.Connecting the circuit board with wires | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVER

    Schritt 6: Zusammenbau des Senders

    1. Bauen Sie die Leiterplatte und die Oberflächen hülle zusammen.Reassembling the circuit board and shell | VolantaxRC transmitter mode 1 changing | KIDS TOY LOVER

    Notiz: Die Höhenruder-Trimmerfunktion bleibt auf der rechten Seite, obwohl das Höhenruder jetzt nach links verschoben wurde. Die Ein-Tasten-Kehrtwendefunktion bleibt auf der linken Seite.                          Final assembly

    Wichtiger Hinweis

    Wenn Sie noch nie gelötet haben oder die nötige Ausrüstung nicht zu Hause haben, empfiehlt sich ein Besuch in einer Elektronikwerkstatt. Wir erstatten Ihnen die Umbaugebühr bis zu 20 US-Dollar. Senden Sie einfach den Kassenbon und Ihre Bestellnummer an info@kidstoylover.com.

    Fazit

    Mit diesen Schritten können Sie Ihren VolantexRC 4-Kanal-Sender erfolgreich von Modus 2 auf Modus 1 umstellen. Diese Anpassung ermöglicht Ihnen ein besseres Steuerungserlebnis, das Ihren Wünschen entspricht. Sollten während des Vorgangs Probleme auftreten, lesen Sie die Tipps zur Fehlerbehebung oder hinterlassen Sie unten einen Kommentar, um Hilfe zu erhalten.

    Wichtiges Update: Für alle, die dieses Setup bevorzugen, sind ab sofort Volantex Mode 1-Sender verfügbar. Sie können Ihre Bestellung direkt über den folgenden Link aufgeben: 4-Kanal-Modus 1-Sender für ferngesteuerte 4-Kanal-Flugzeuge von VolantexRC.
